طراحی پلان امیرکبیر

فایل اتوکد با درز انقطاع 9 سانتی متر به قسمت فایلها  اضافه شد

بند11 مجددا اصلاح گردید و کروکی پله در قسمت تصاویر آپلود شد 99.02.08

موارد طراحی :
طراحی پلان فاز 1 معماری ساختمان مسکونی
متراژ:
720
مواردی که در طراحی باید رعایت شود:

1.طراحی کاملا مطابق ضوابط شهرداری، نظام مهندسی با قابلیت اخذ جواز باشد.

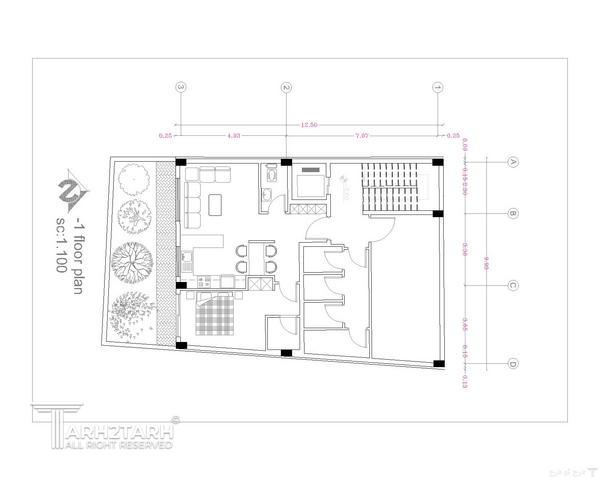

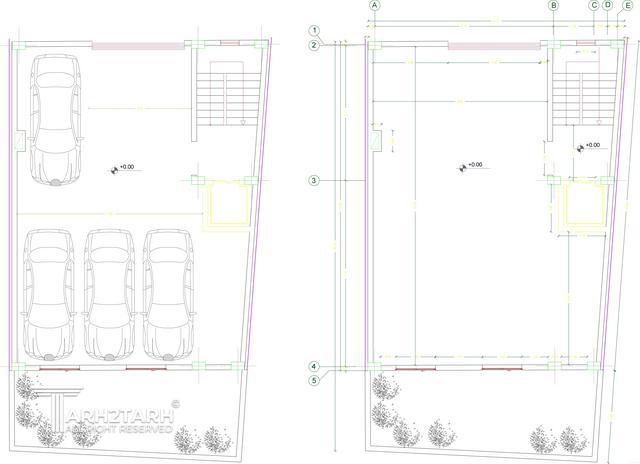

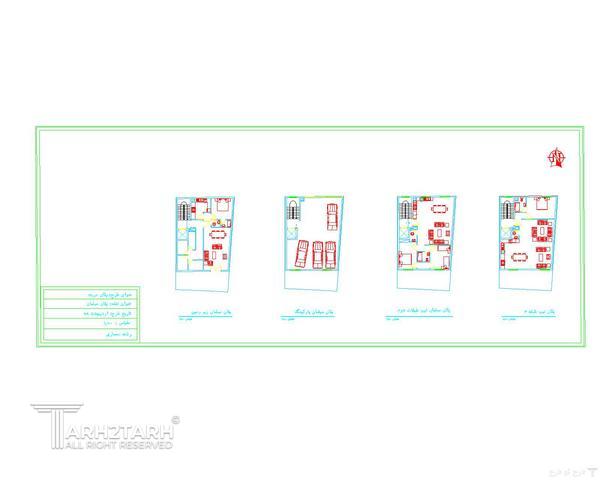

2.فایل اتوکد پیوست، محدوده دقیق طراحی می باشد، فایل بر اساس دستور نقشه تهیه شده و طراحان محترم می بایست فایل را مبنای کار قرار دهند.

3.ساختمان دارای یک طبقه زیر زمین و 4 طبقه مسکونی تک واحدی روی همکف میباشد.سطح اشغال در کلیه طبقات مطابق با فایل اتوکد پیوست میباشد.

4.با توجه به این که ساختمان هم از جبهه شمال و هم از جبهه جنوب نورگیری دارد نیاز به طراحی نورگیر نمیباشد.

5.به لحاظ تامین پارکینگ راه پله باید در ضلع شمال غربی و یا شمال شرقی طراحی شود.

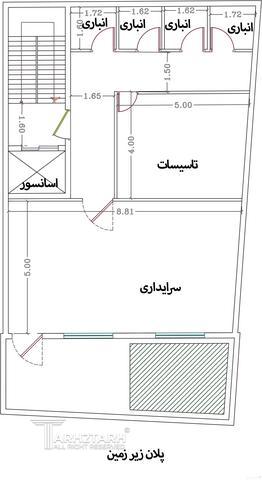

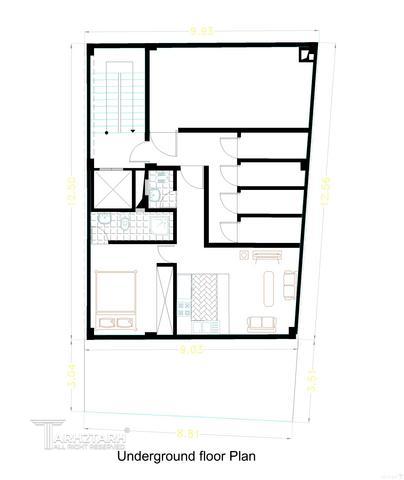

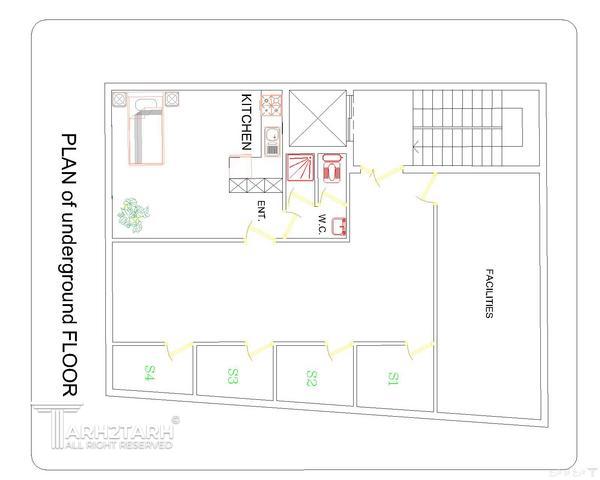

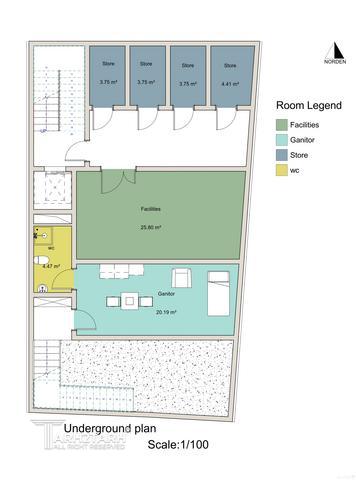

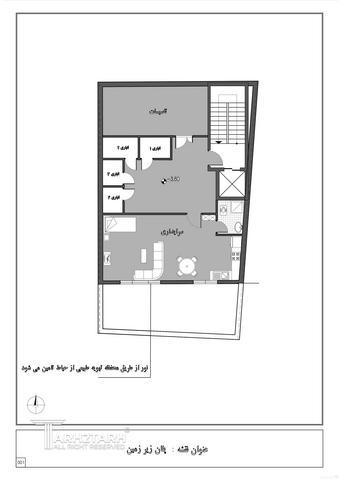

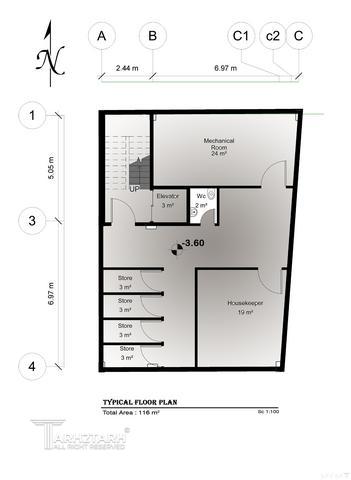

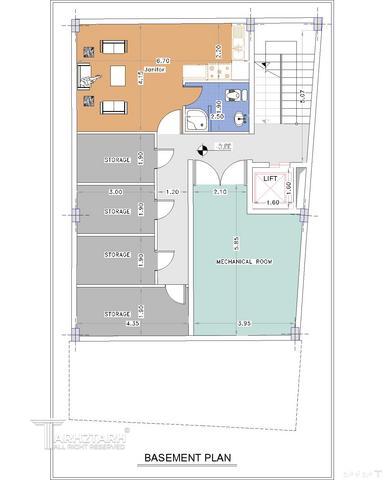

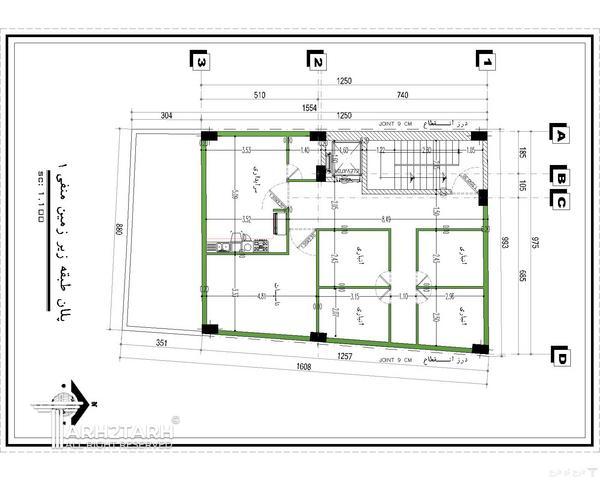

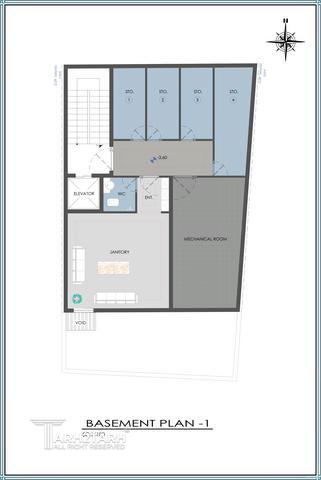

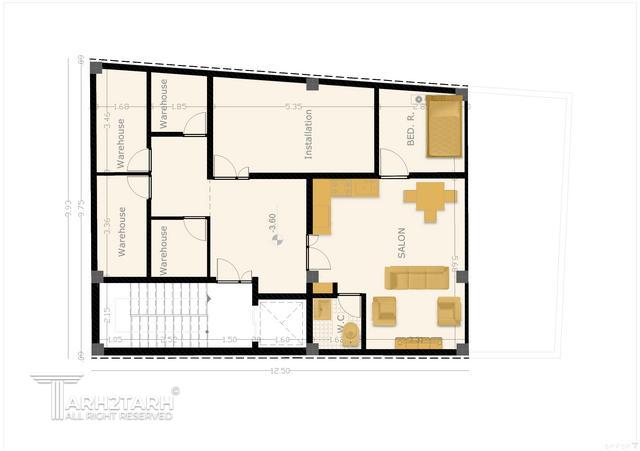

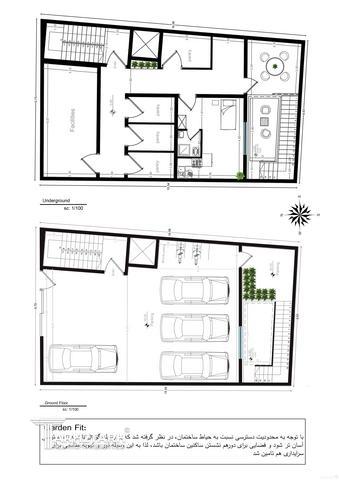

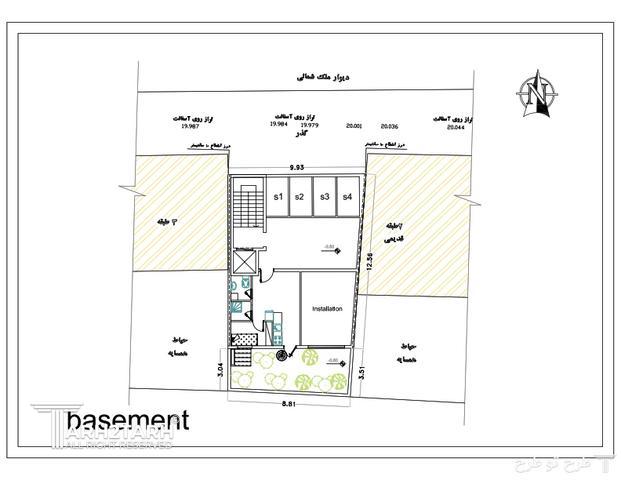

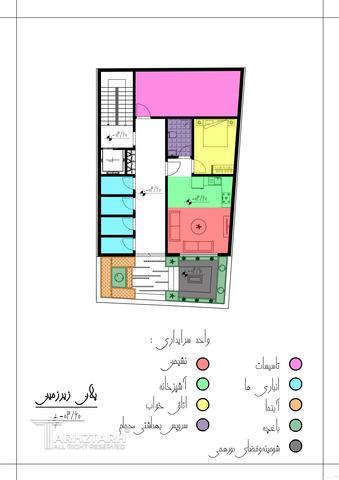

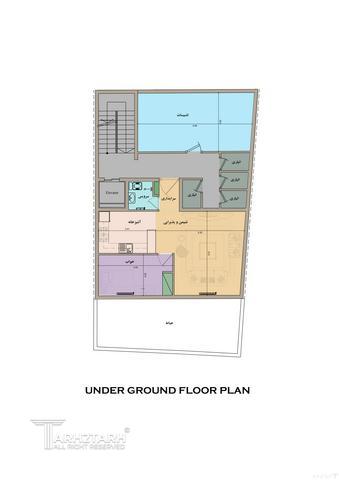

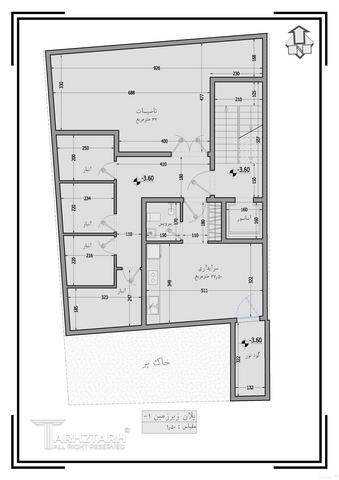

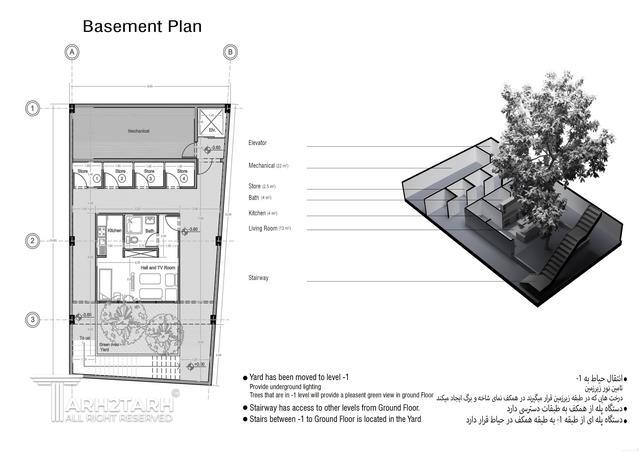

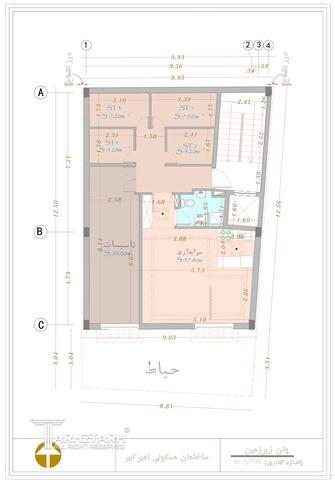

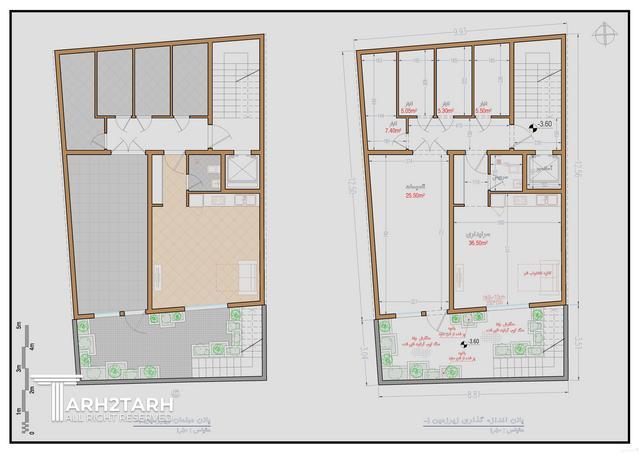

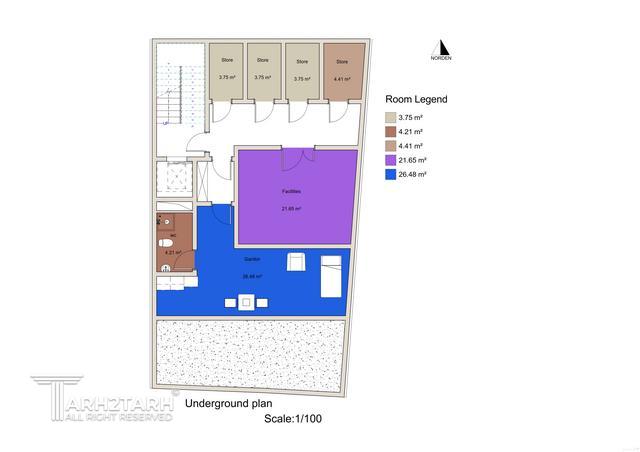

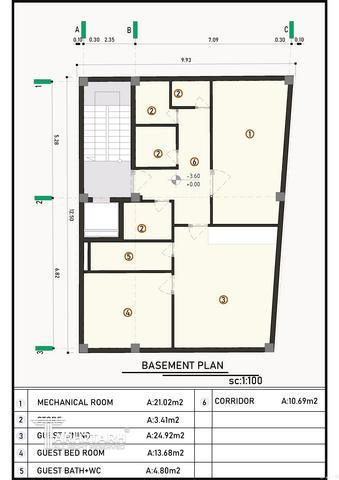

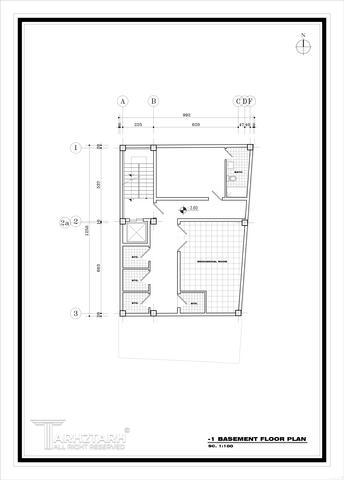

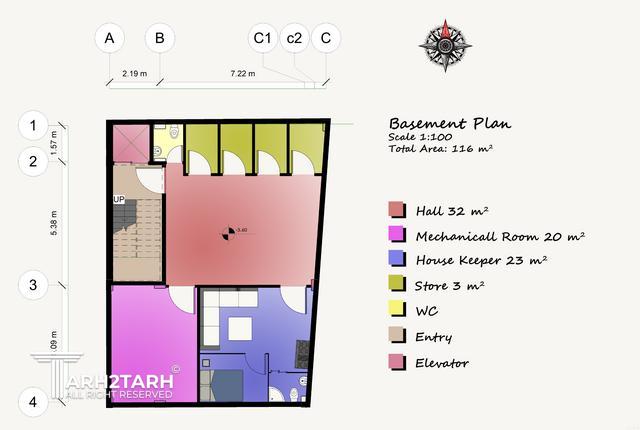

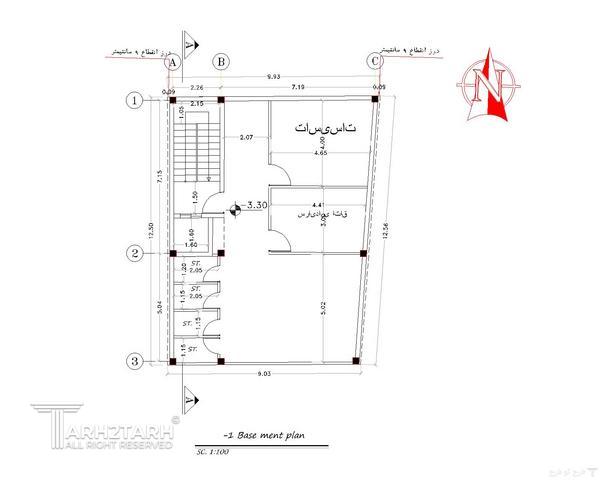

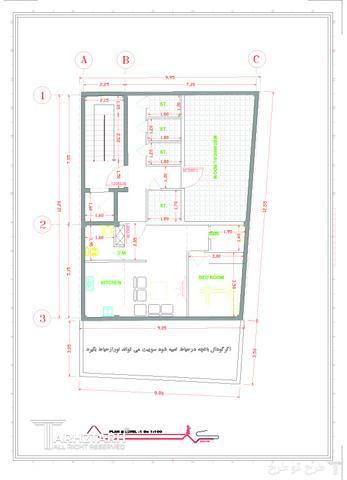

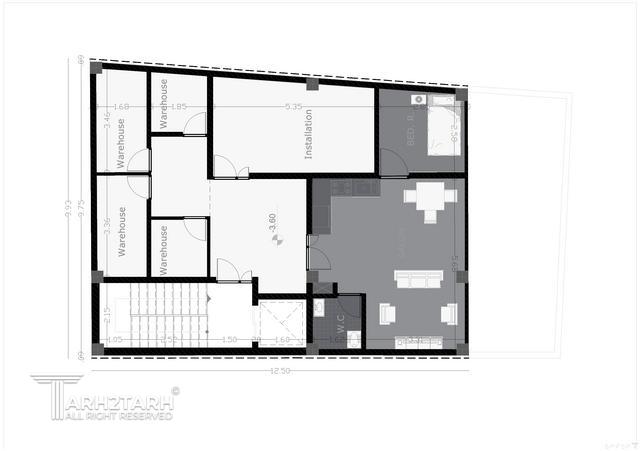

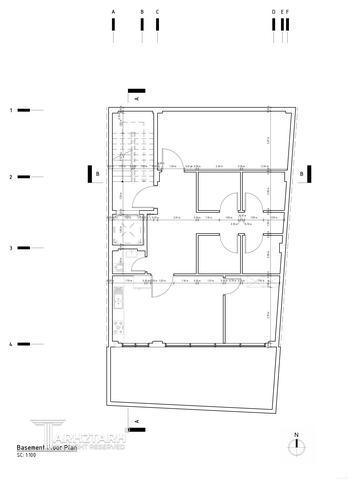

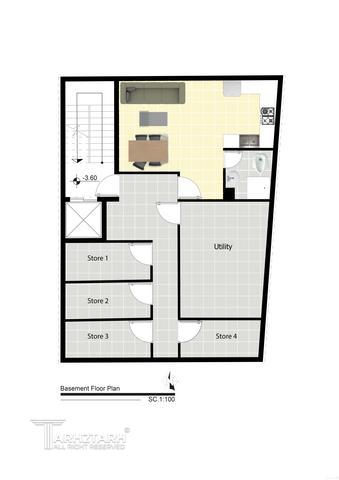

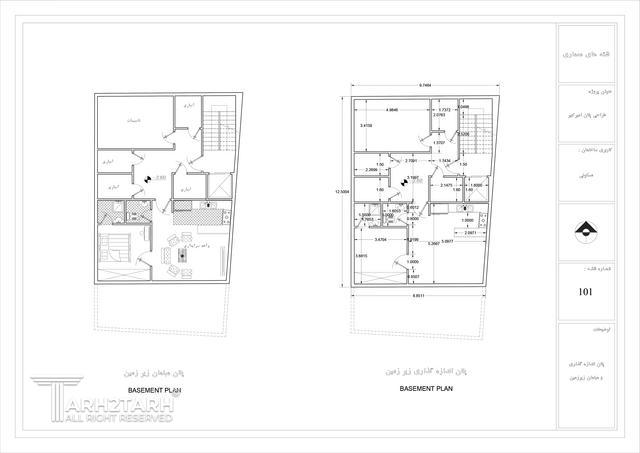

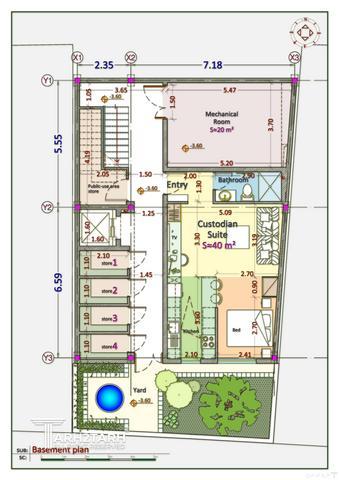

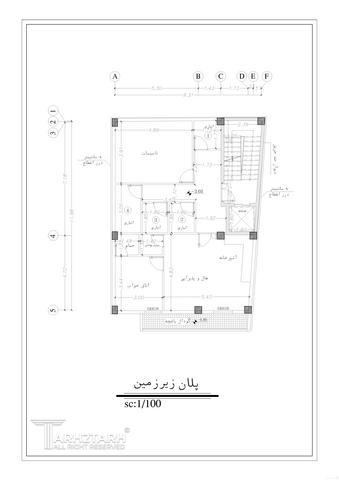

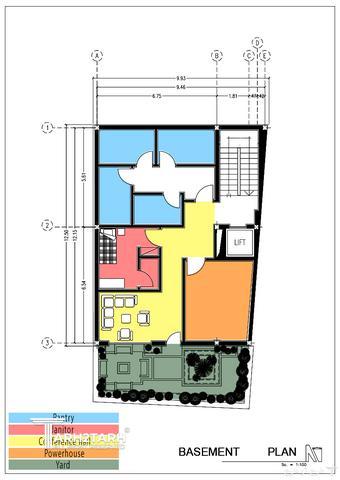

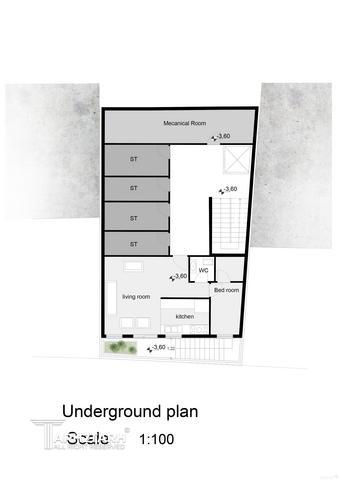

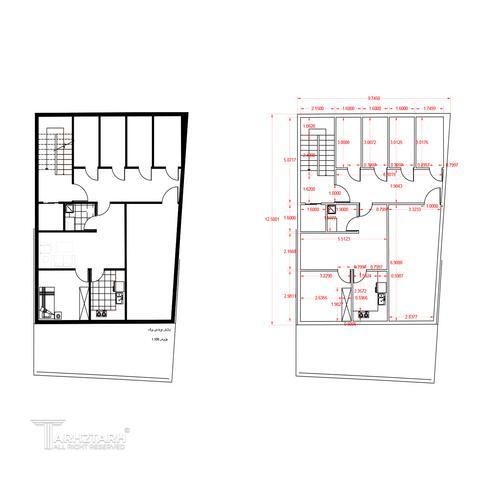

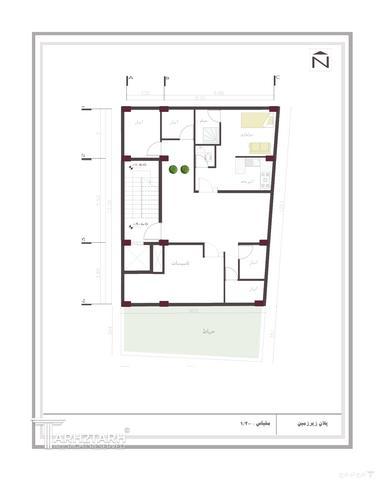

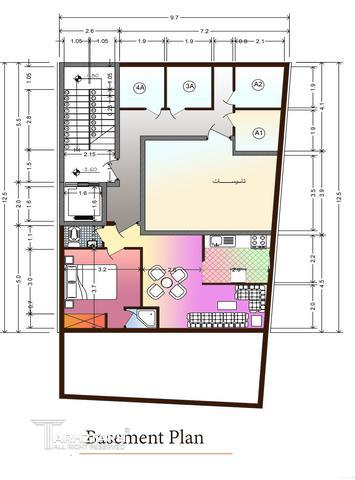

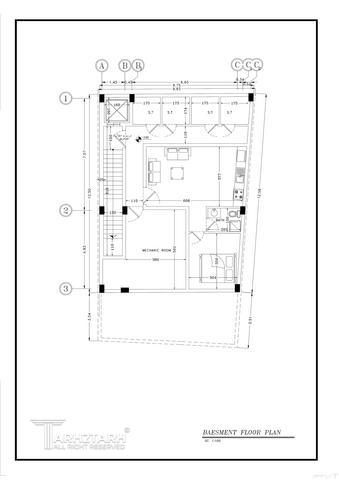

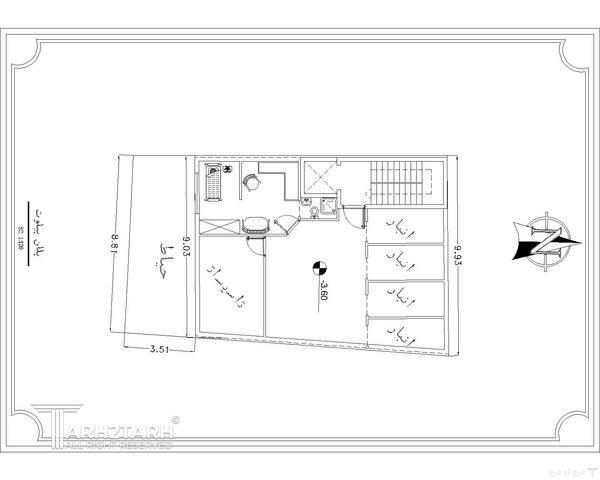

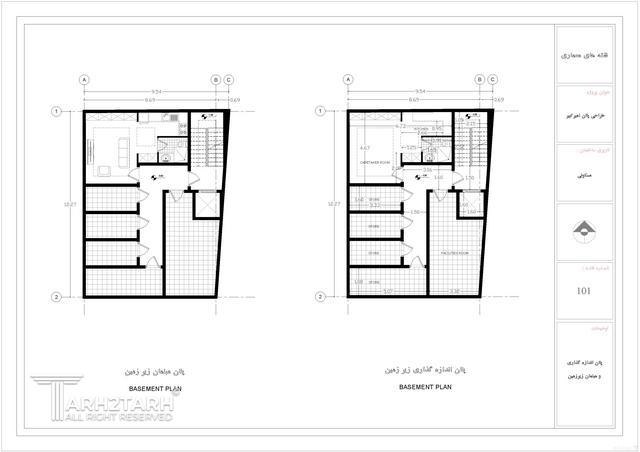

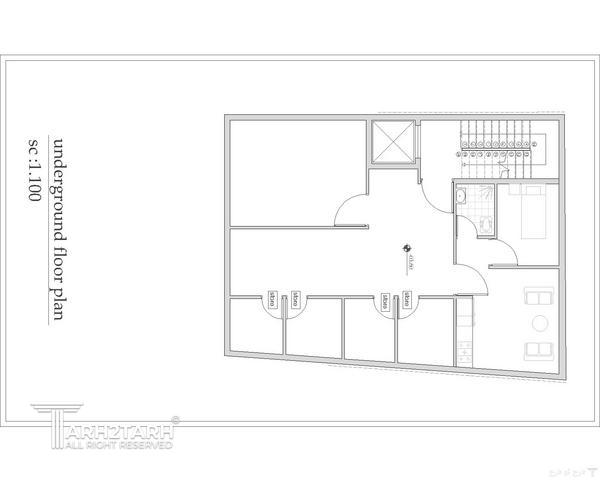

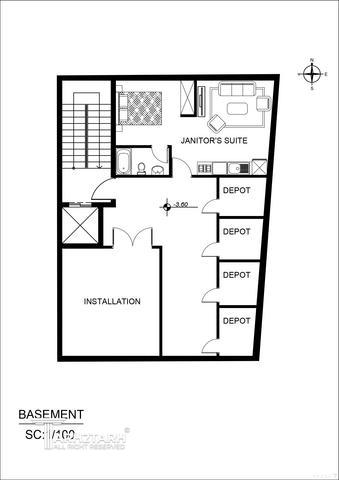

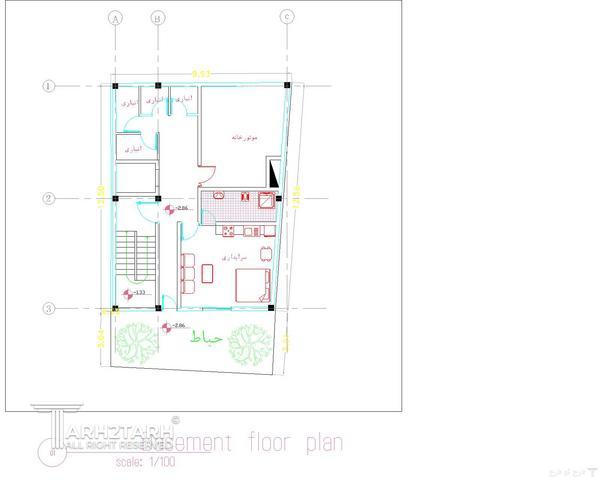

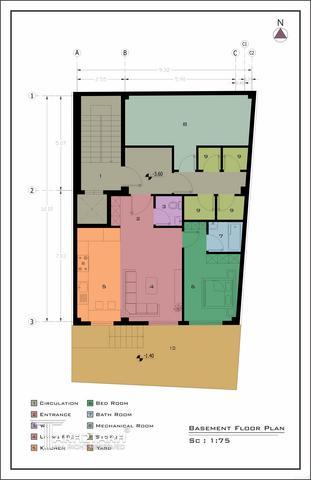

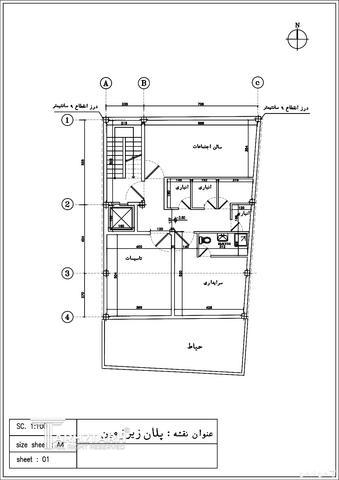

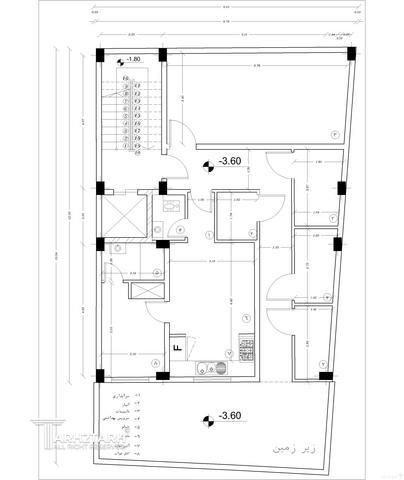

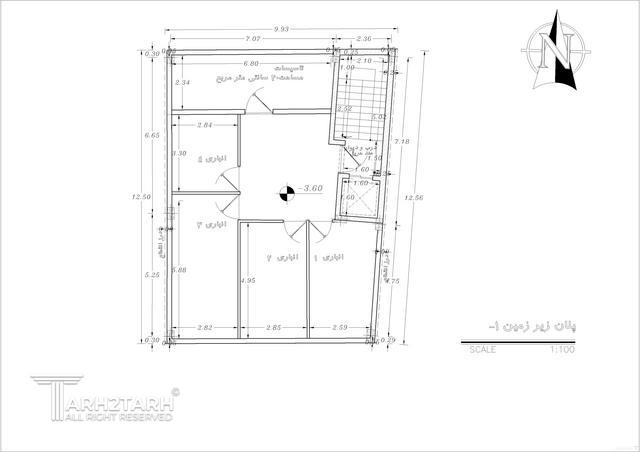

6.در طبقه زیرزمین 4 عدد انباری با حداقل ابعاد مورد نیاز، تاسیسات به مساحت 20 مترمربع و سرایداری طراحی گردد.

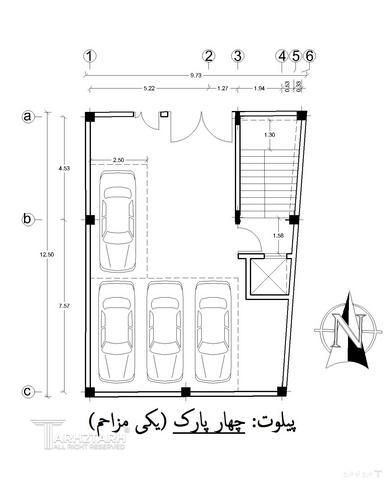

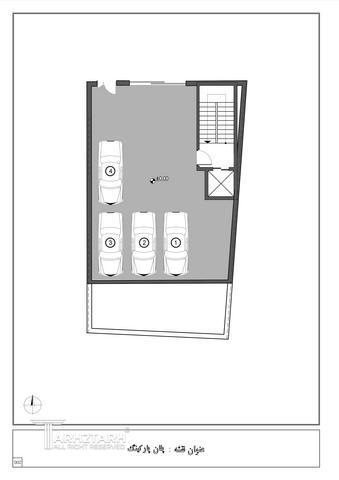

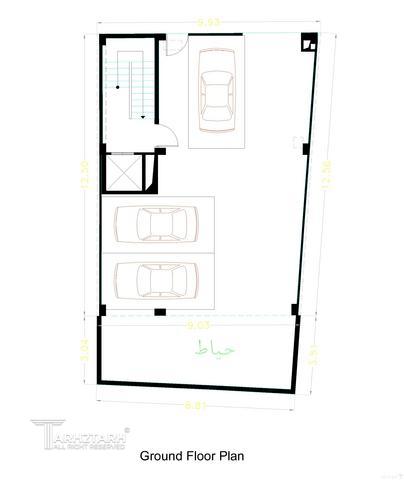

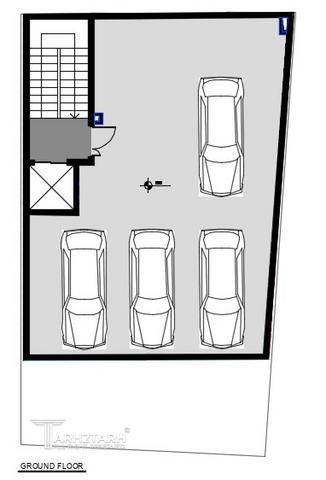

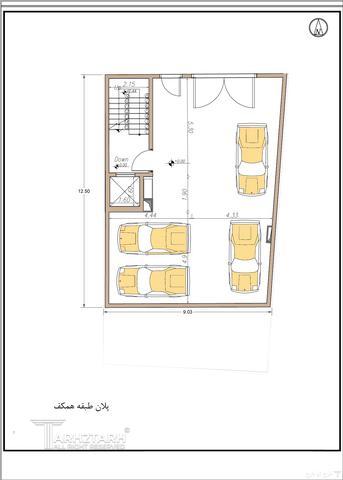

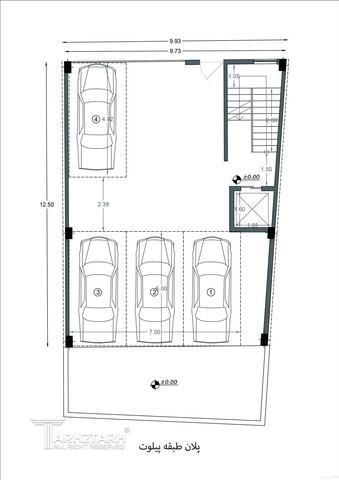

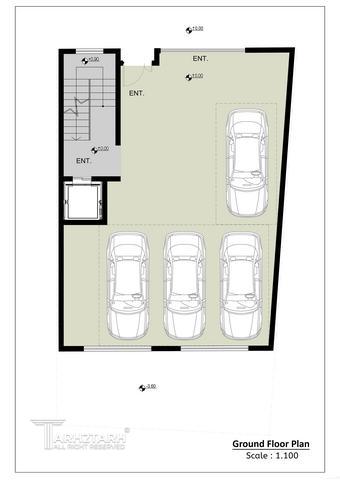

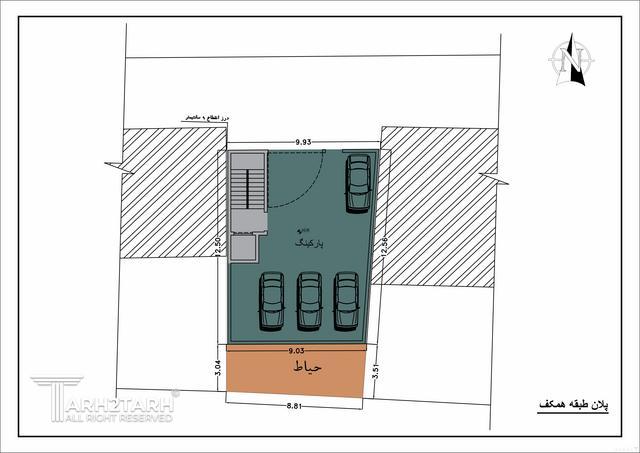

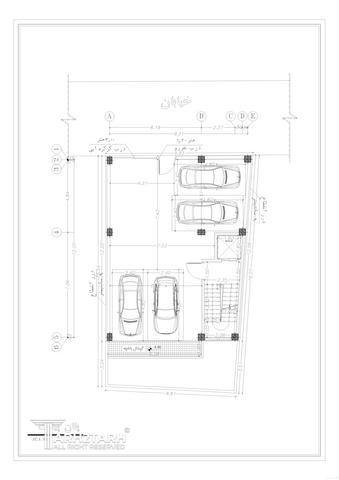

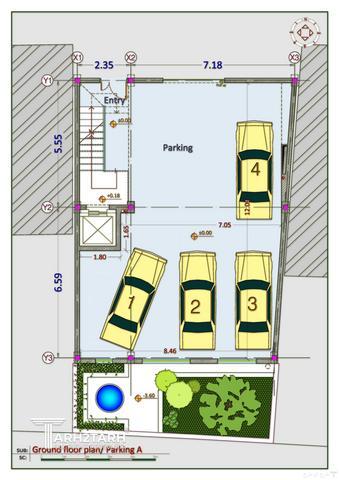

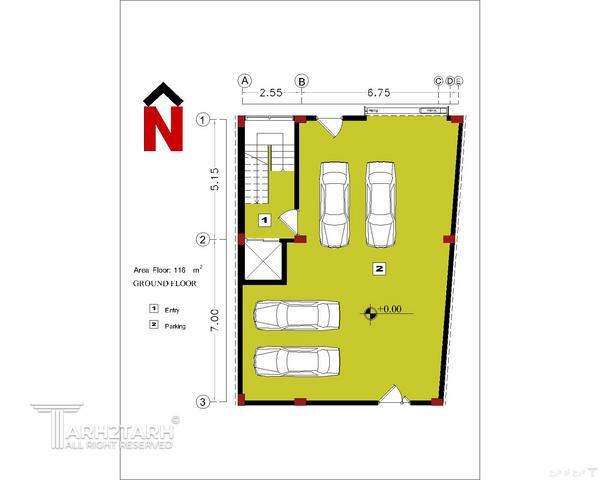

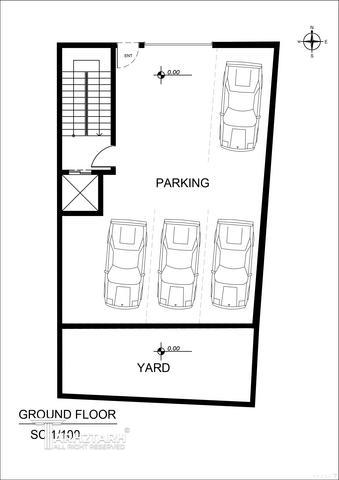

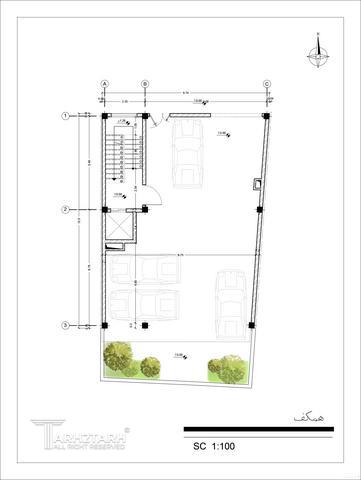

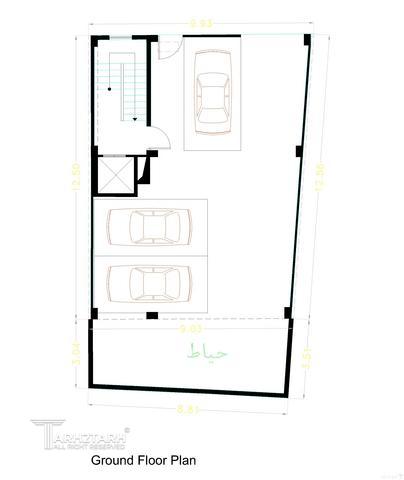

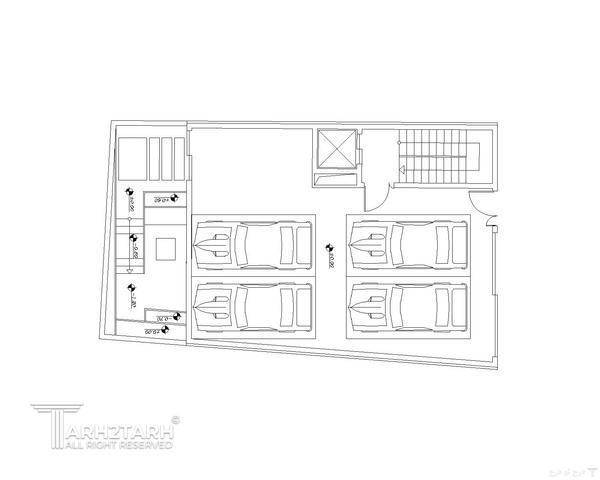

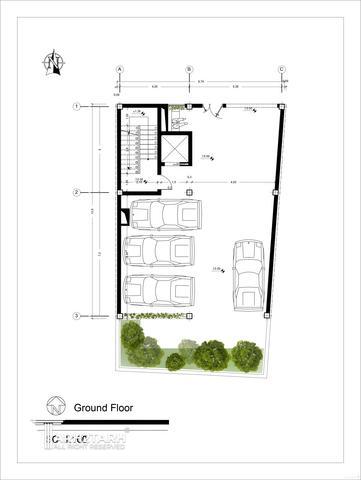

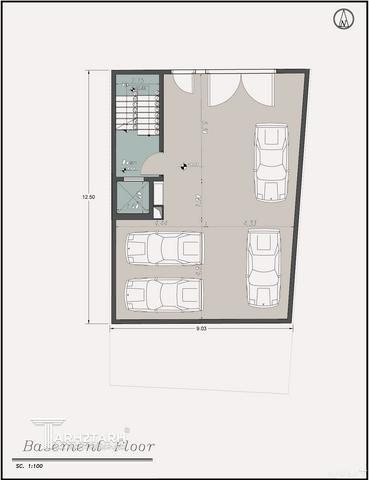

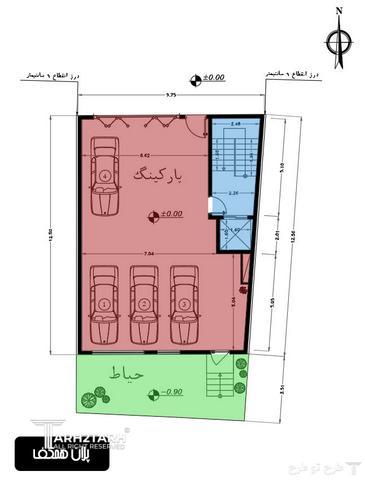

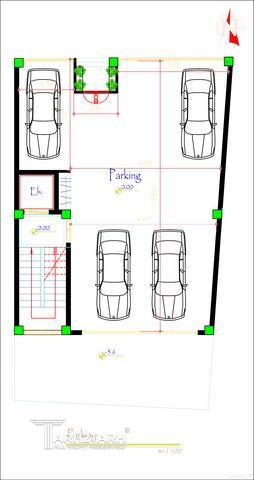

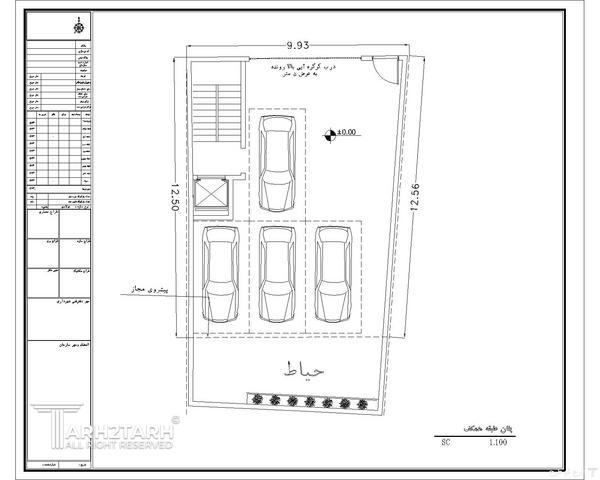

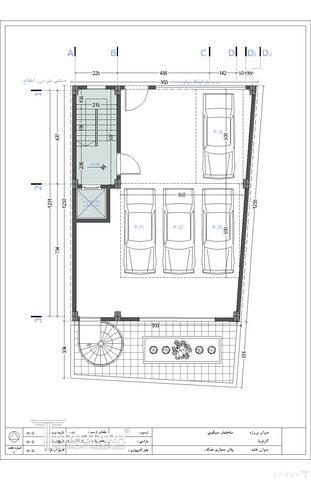

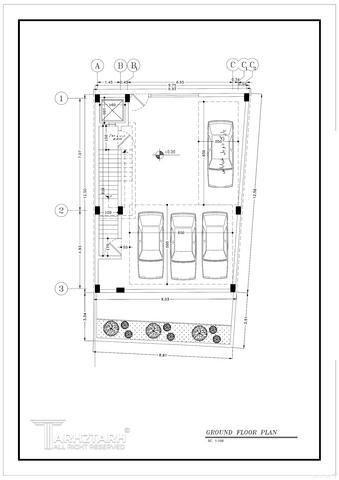

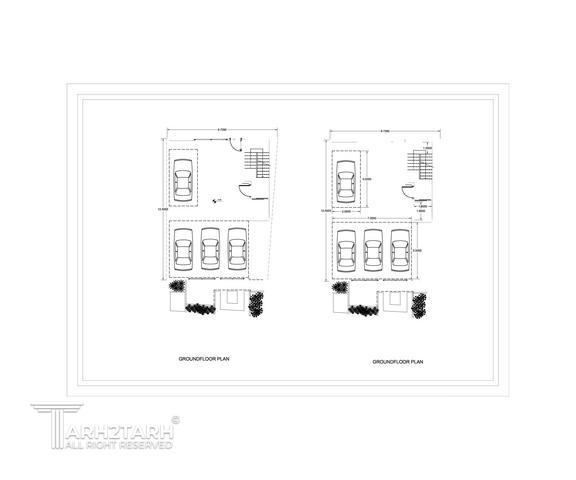

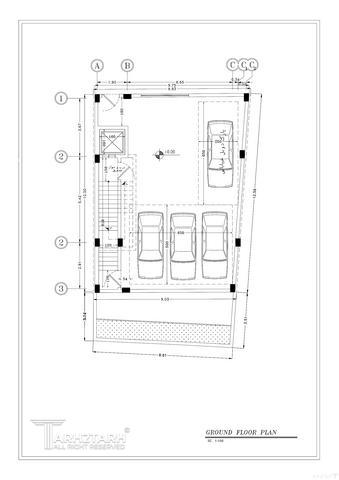

7.در طبقه همکف 4 عدد پارکینگ طراحی شود که یکی از آنها میتواند مزاحم باشد.

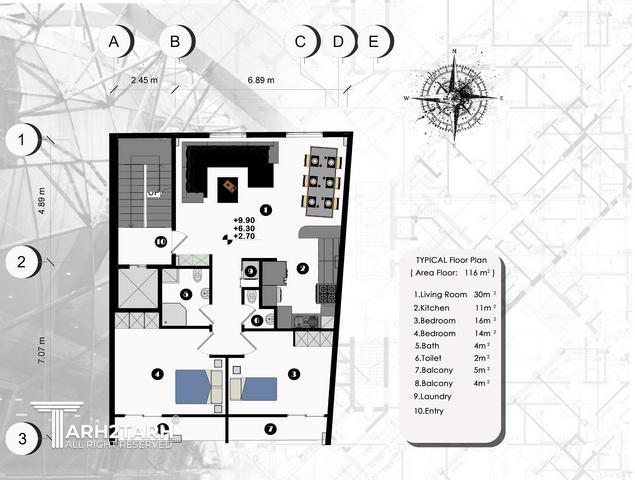

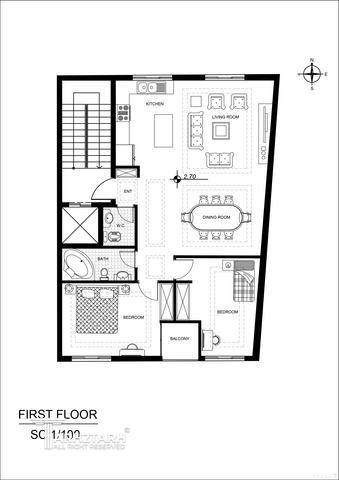

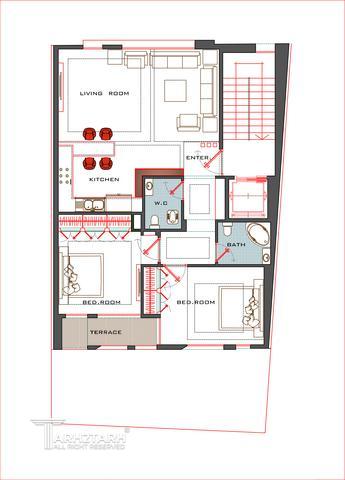

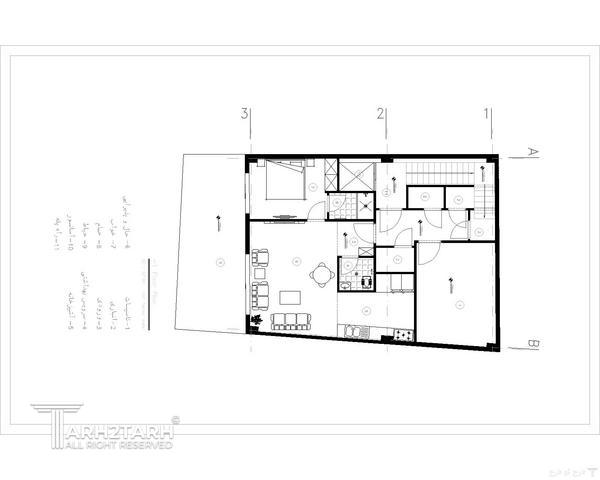

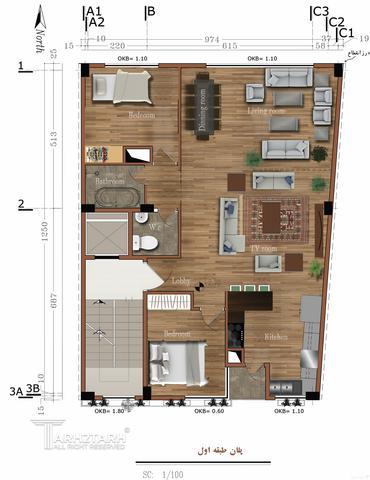

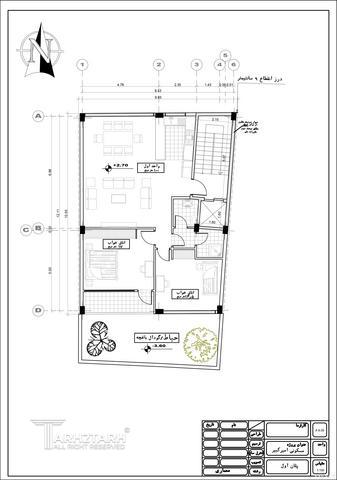

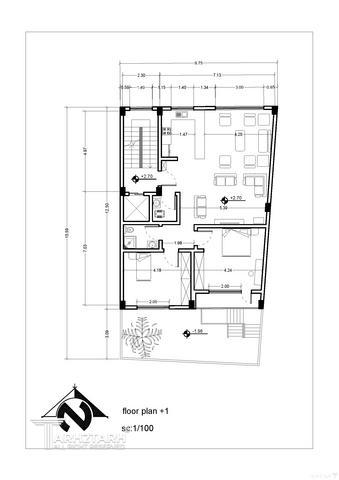

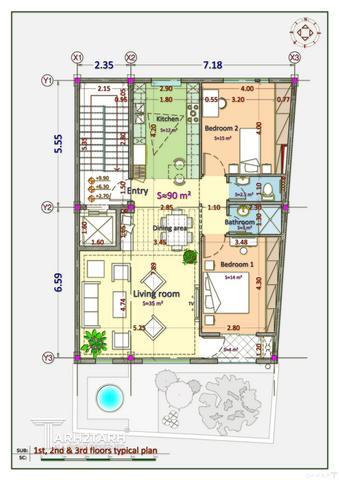

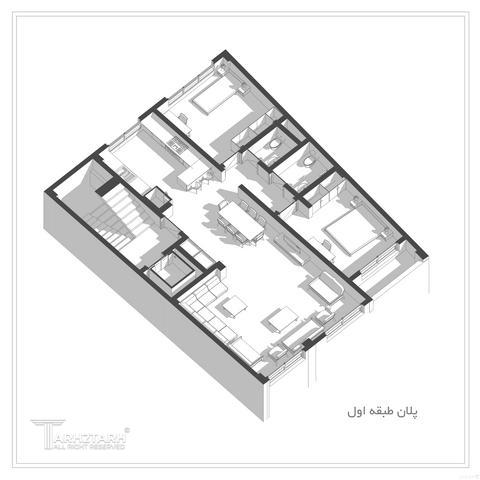

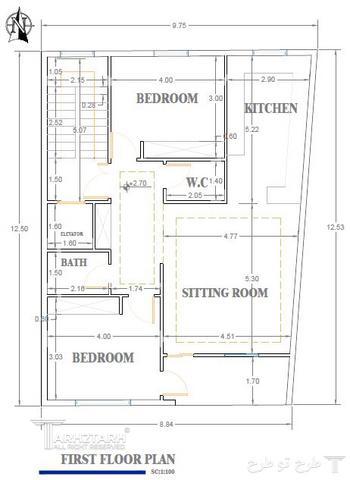

8.در طبقه اول واحد مسکونی دو خوابه طراحی شود که یکی از خوابها حتما در جنوب باشد.

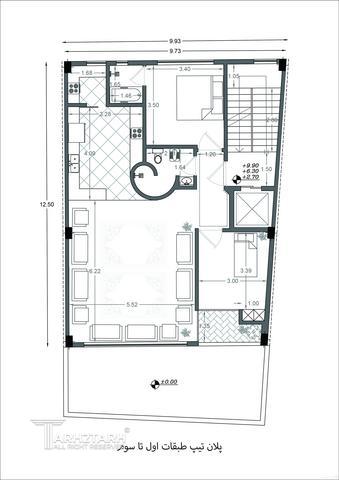

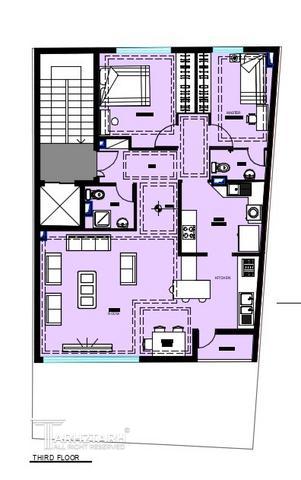

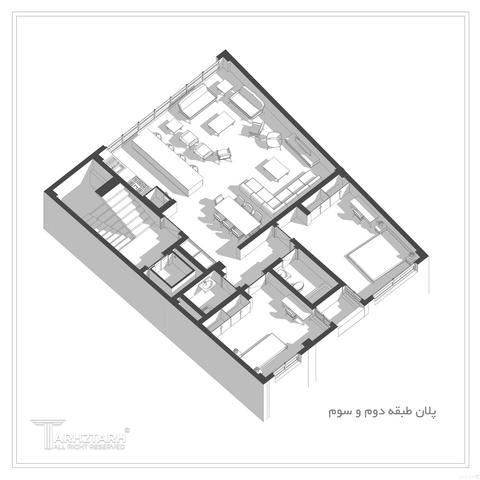

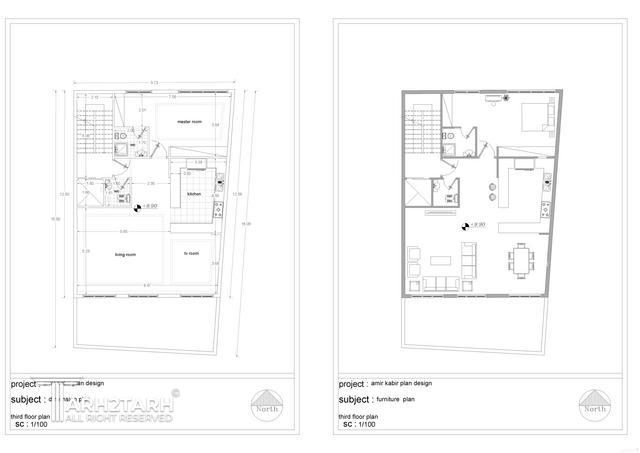

9.در طبقه دوم و سوم واحد مسکونی دو خوابه طراحی گردد و از نظر جانمایی، طراحی آزاد است.

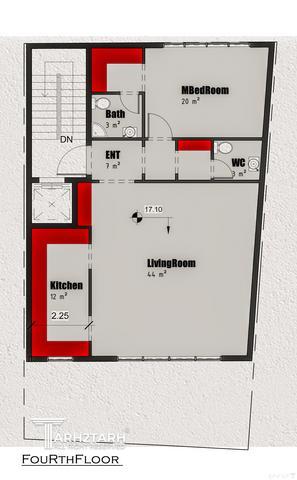

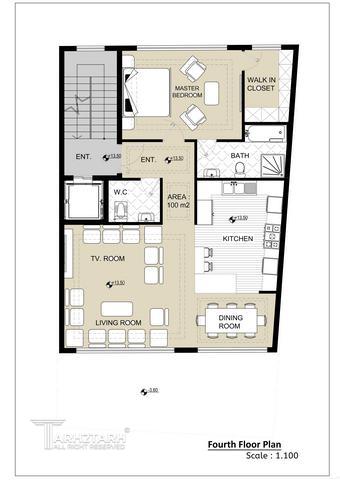

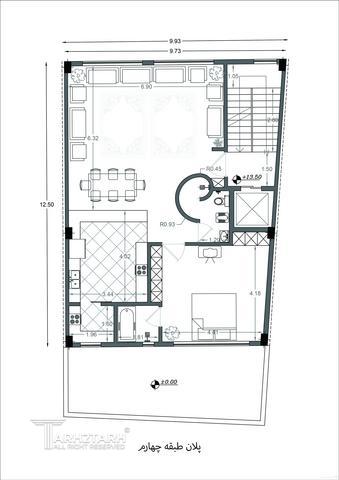

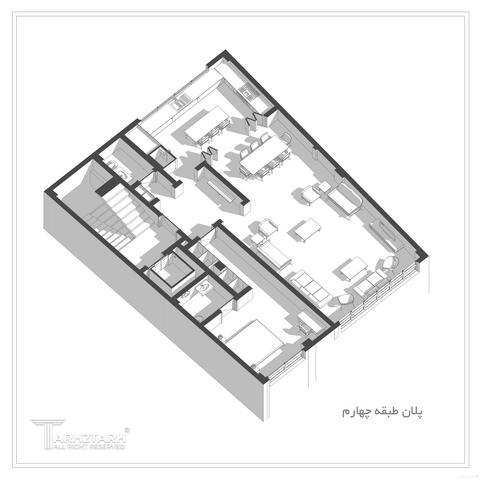

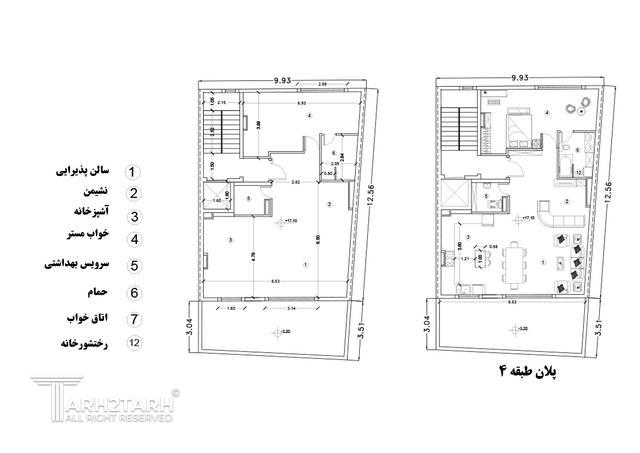

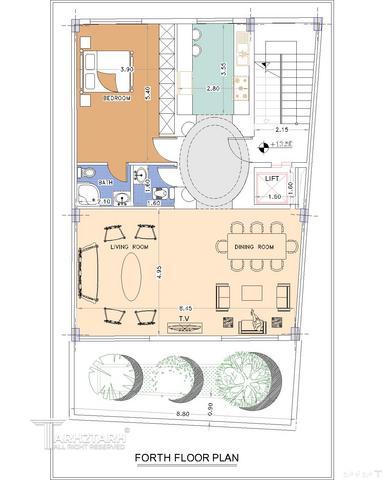

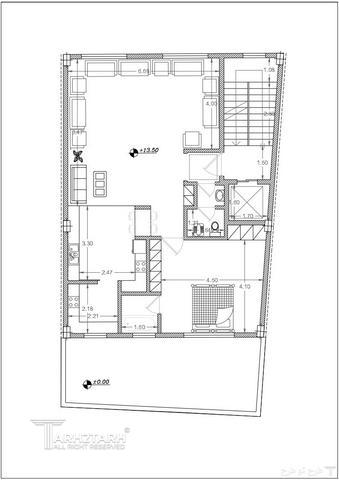

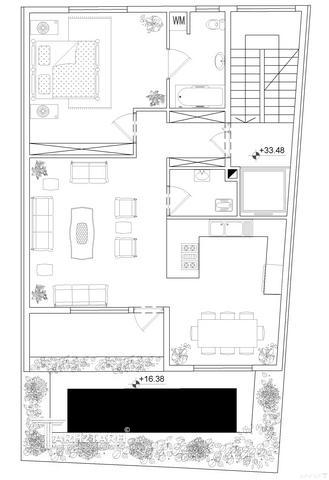

8.در طبقه چهارم واحد مسکونی یک خوابه طراحی گردد.اتاق خواب حتما مستر باشد ولی از لحاظ جانمایی، طراحی آزاد است.

9.در طبقات اول تا سوم در سمت جنوب بالکن متناسب با متراژ واحد طراحی گردد. طبقه چهارم نیاز به بالکن ندارد.

10.ارتفاع کف تا کف طبقه زیرزمین 3/60 متر، همکف 2/70 متر و ارتفاع کف تا کف طبقات 3/60 متر میباشد.

11.به منظور طراحی راه پله و آسانسور از لابی مشترک بین راه پله وا آسانسور استفاده شود.چاله آسانسور با عرض 160 سانتیمتر وطول 160 سانتیمتر مفید طراحی گردد.عمق پاگرد جلو آسانسور 150 سانتیمتر، 280 سانتیمتر شمشیری راه پله و 100 سانتیمتر پاگرد راه پله مفید در نظر گرفته شود.عرض کف پله 28 سانتیمتر و ارتفاع پله 18 سانتیمتر در نظر گرفته شود.

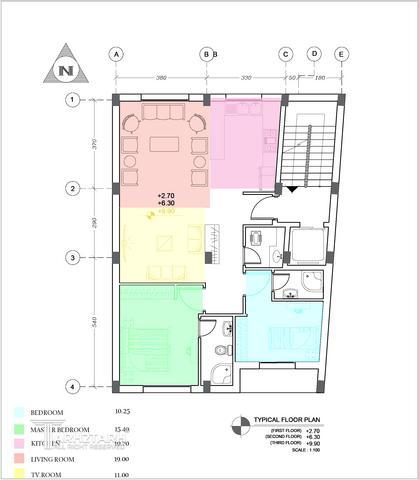

11. به منظور طراحی راه پله و آسانسور از لابی مشترک بین راه پله و آسانسور استفاده شود.چاله آسانسور با عرض 160 سانتیمتر وطول 160 سانتیمتر مفید طراحی گردد.طول راه پله 507 سانتیمتر و عرض راه پله 215 سانتیمتر در نظر گرفته شود.عمق پاگرد جلو آسانسور 150 سانتیمتر، 252 سانتیمتر شمشیری راه پله و 105سانتیمتر پاگرد راه پله مفید در نظر گرفته شود.عرض کف پله 28 سانتیمتر و ارتفاع پله 18 سانتیمتر در نظر گرفته شود.کروکی راه پله در قسمت تصاویر پیوست میباشد. 99.02.08
