طراحی پلان و نما ساختمان نومل

بنا به تصمیم کارفرما این مسابقه سه نفر برتر داشته و مبلغ 15 میلیون به عنوان جایزه به نفر سوم پرداخت خواهد شد.
تاریخ پایان مسابقه و ارسال آثار از 30 فروردین به 4 اردیبهشت ماه 1402 تغییر یافت.

مبلغ جایزه

 بنا به درخواست کارفرما در این مسابقه مبلغ 90 میلیون تومان برای نفرات برتر به شرح زیر در نظر گرفته می‌شود.

•  نفر اول: 50 میلیون تومان
•  نفر دوم: 25 میلیون تومان
•  نفر سوم: 15 میلیون تومان

موارد طراحی
• طراحی پلان
• طراحی چهار وجه نما

توضیحات کلی پروژه
• ساختمان مسکونی نومل با متراژ زمین پس از اصلاحی ۳۲۵ مترمربع و مساحت کل بنا ۱۷۳۰ مترمربع شامل ۵ طبقه مسکونی روی همکف و یک طبقه زیرزمین می‌باشد.
• سطح اشغال کلیه طبقات مطابق با فایل اتوکد پیوست می‌باشد.
• رعایت ضوابط شهرداری و ضوابط آتش‌نشانی الزامی است.
• جانمایی راه‌پله و آسانسور به نحوی باشد که علاوه برجانمایی مناسب، پلانی کاربردی، حداکثر متراژ مفید و تعداد پارکینگ کافی تامین گردد.
• امکان استفاده از پاسیو در طراحی وجود ندارد.
• برای ورود اتومبیل از ضلع غرب امکان جانمایی دو درب ماشین‌رو، از ضلع جنوب تنها امکان جانمایی یک درب ماشین رو و از ضلع شرق امکان جانمایی یک درب ماشین رو فقط در نه متر شمال شرقی مطابق با قسمت مشخص شده در فایل اتوکد قرار گرفته در قسمت فایل‌های راهنما وجود دارد.
• برای مشاهده لوکیشن مسابقه اینجا کلیک کنید.
• ویدئو مربوط به رزومه اجرایی کارفرما صرفا جهت آشنایی شما شرکت کنندگان با نمونه کارهای اجرا شده توسط کارفرمای پروژه می‌باشد و طرح این مسابقه کاملا به سلیقه طراح خواهد بود.

جهت زمین
• ملک شمالی است و دارای سه بر: جنوب (گذر۸ متری)، شرق (گذر۶ متری)، غرب (گذر۱۲ متری).
• ضلع شمال ملک دید به حیاط همسایه شمالی دارد.
• گذرغربی یک طرفه از جنوب به شمال است.

نوع سازه
• اسکلت بتنی با سقف وافل

سبک طراحی
• مدرن

سیستم سرمایش و گرمایش
• داکت اسپلیت و پکیج

کد مجاز همکف  و کد صفر– صفر در سایت پلان
• مطابق با نقشه اتوکد آپلود شده در قسمت فایل‌های راهنما

سطح اشغال کاربری زیرزمین
• سطح اشغال طبقه زیرزمین مطابق با فایل اتوکد پیوست می‌باشد.
• در طبقه زیرزمین پارکینگ و انباری طراحی شود.

ارتفاع کف تا کف همکف
• 3/60 متر
• کد کف همکف به گونه‌ای در نظر گرفته شود که بتوان برای طبقه اول هم کنسول روی گذر درنظر گرفته شود. ارتفاع زیرکنسول از بالاترین تراز گذر باید حداقل 3/50 متر باشد. ضخامت دال کنسول حداقل 25 سانتی متر در نظر گرفته شود.

سطح اشغال و کاربری مجاز طبقه همکف
• سطح اشغال مطابق با فایل اتوکد پیوست می‌باشد.
• در طبقه همکف لابی و پارکینگ و سالن اجتماعات طراحی شود.
• برای تامین تعداد پارکینگ مورد نیاز در صورت لزوم می‌توان سالن اجتماعات را حذف کرد.

تعداد طبقات روی همکف
• 5 طبقه مسکونی

مشخصات واحد مسکونی
• هر طبقه شامل دو واحد ۱۳۰ و ۱۰۰ مترمربعی این دو متراژ با توجه به سلیقه معمار تا حدود ۱۰ مترمربع امکان اضافه و یا کاهش متراژ دارد.
• طبقات به صورت تیپ طراحی شوند، مگر تغییرات جزئی که مربوط به طراحی نما می شود .
•  جانمایی پلان‌ها بسته به سلیقه طراح می‌تواند شمالی-جنوبی و یا شرقی-غربی باشد.
•  واحد بزرگ‌تر دو الی سه اتاق خواب. ترجیحا سه خواب، اما حتما یک اتاق خواب، به صورت مستر طراحی شود.
•  واحد کوچک‌تر دو خواب، اما حتما یک اتاق خواب، به صورت مستر طراحی شود.

ارتفاع کف تا کف طبقات
• 3/60 متر

تعداد پارکینگ
• ضوابط پارکینگ در قسمت فایل‌های راهنما مطالعه شود.
• تامین حداقل ۱۲ واحد پارکینگ با ابعاد استاندارد و مطابق با ضوابط الزامی است.

راه‌پله و آسانسور
• ضوابط راه‌پله و آسانسور در قسمت فایل‌های راهنما مطالعه شود.

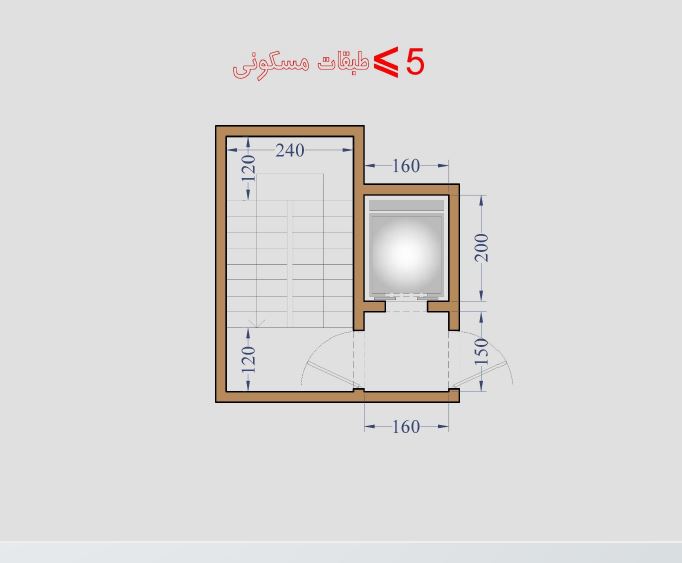

•  یک دستگاه راه‌پله و یک دستگاه آسانسور ویلچربر با ابعاد مفید ۲*۱/۶۰ متر
•  راه‌پله با ابعاد استاندارد و دودبند طراحی شود.
•  راه‌پله مطابق با مبحث ۳ مقررات ملی و ضوابط شهرداری تهران و صرفا به صورت دو بازو (رفت و برگشتی) طراحی شود. استفاده ازپله در پاگرد به هیچ وجه مجاز نمی‌باشد.
• لابی آسانسور در کلیه طبقات از راه‌پله جدا باشد.
• برای راه‌پله داکت فشار مثبت با حداقل ابعاد ۷۰*۳۵ سانتی‌متر در نظر گرفته شود.

طراحی نما
• طراحی نما به سبک مدرن
• طراحی پنجره‌ها در نما به سلیقه طراح و با حداکثر نورگیری انجام بگیرد.
• در صورت استفاده از پنجره قدی، رعایت جان‌پناه و ضوابط مقررات ملی الزامی است.
• طراحی چهار وجه نما الزامی است و  انتخاب متریال سه وجه جنوب، شرق و غرب به سلیقه طراح است اما برای نمای وجه شمال الزاما از سیمان سفید (یا رنگ‌های دیگر) استفاده شود.
