پروژه طراحی پلانLakeSide2

توضیحات تکمیلی

طراحان عزیز لطفا در قسمت توضیحات کارهاتون اسم و فامیل خود را ننویسید و فقط توضیحات مربوط به کارتان را بنویسید. متشکرم

ضوابط راه پله : یک دستگاه برانکاردبر (با ابعاد مفید 2/60*1/60 متر) می‌باشد.00.11.18

موارد طراحی
• طراحی پلان 7 واحدی

مبلغ جایزه
بنا به درخواست کارفرما در این مسابقه مبلغ 50 میلیون تومان برای نفرات برتر به شرح ذیل در نظر گرفته می‌شود:
• نفر اول : 23 میلیون تومان
• نفر دوم : 14 میلیون تومان
• نفر سوم : 9 میلیون تومان
• نفر چهارم : 2 میلیون تومان
• نفر پنجم : 2 میلیون تومان

توضیحات تکمیلی
• ساختمان مسکونی Lake Side 2 دارای دو طبقه زیر زمین و 6 طبقه مسکونی روی همکف می باشد.
• هر طبقه شامل 7 واحد مسکونی می‌باشد.
• متراژ واحدهای مسکونی برای واحد های تک خوابه حداکثر 55 مترمربع و برای واحد های دو خوابه حداکثر 95 مترمربع در نظر گرفته شود.
• واحد های دو خوابه حتما می بایست از نور مستقیم استفاده کنند.
• حداقل متراژ مفید در هر طبقه 580 متر مربع طراحی شود.
• در واحدهای دو خوابه تراس با قابلیت چیدمان (حداقل دو نفر) طراحی شود.
• در ضلع جنوب و غرب امکان نورگیری وجود دارد و در ضلع شرق و شمال جهت نورگیری باید نورگیر طراحی شود.

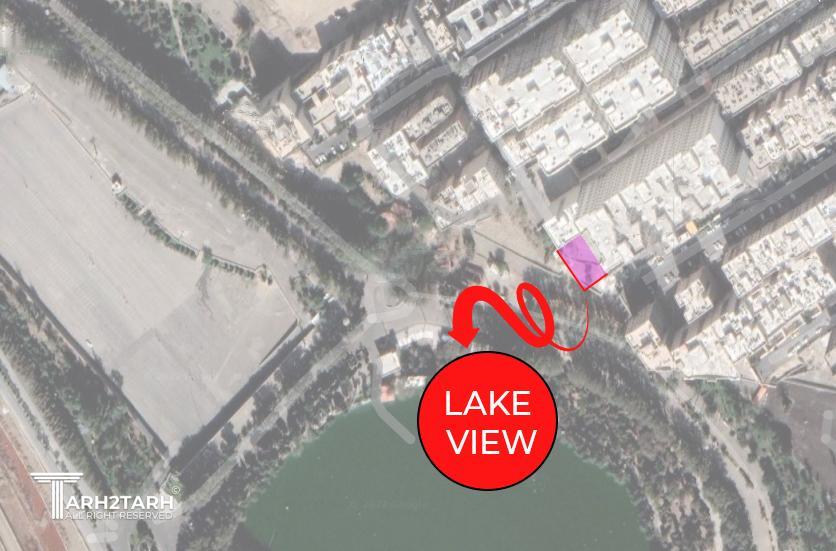

• دید و منظر در ضلع غرب به سمت دریاچه می‌باشد. (در طراحی به این موضوع حتما توجه شود.)
• رعایت ضوابط آتشنشانی و ابعاد استاندارد برای نورگیرها الزامی می‌باشد.
• درج مساحت واحد ها در نقشه الزامی است.
• در قسمت هاشور خورده سبز رنگ در فایل اتوکد پیوست به هیچ وجه راه پله، آسانسور و راهروهای ارتباطی طراحی نشود.(طراحی نورگیر یا هر فضای دیگری که منع نشده است در این قسمت ها بلامانع است.)

نوع سقف
• تیرچه بلوک

وضعیت زمین

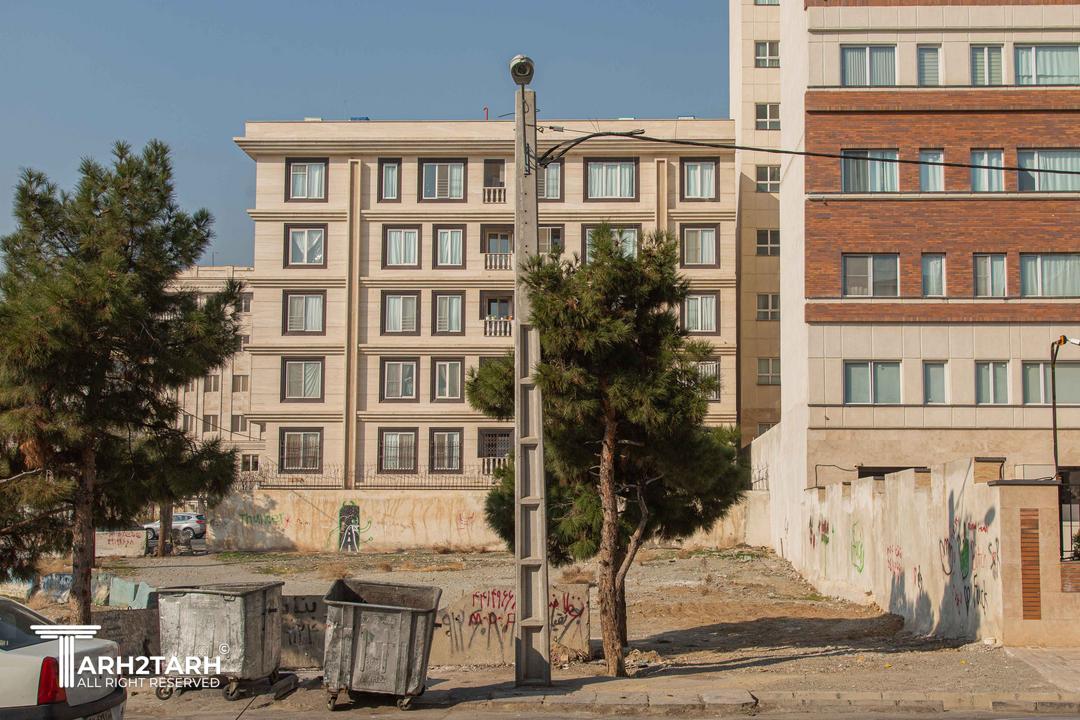

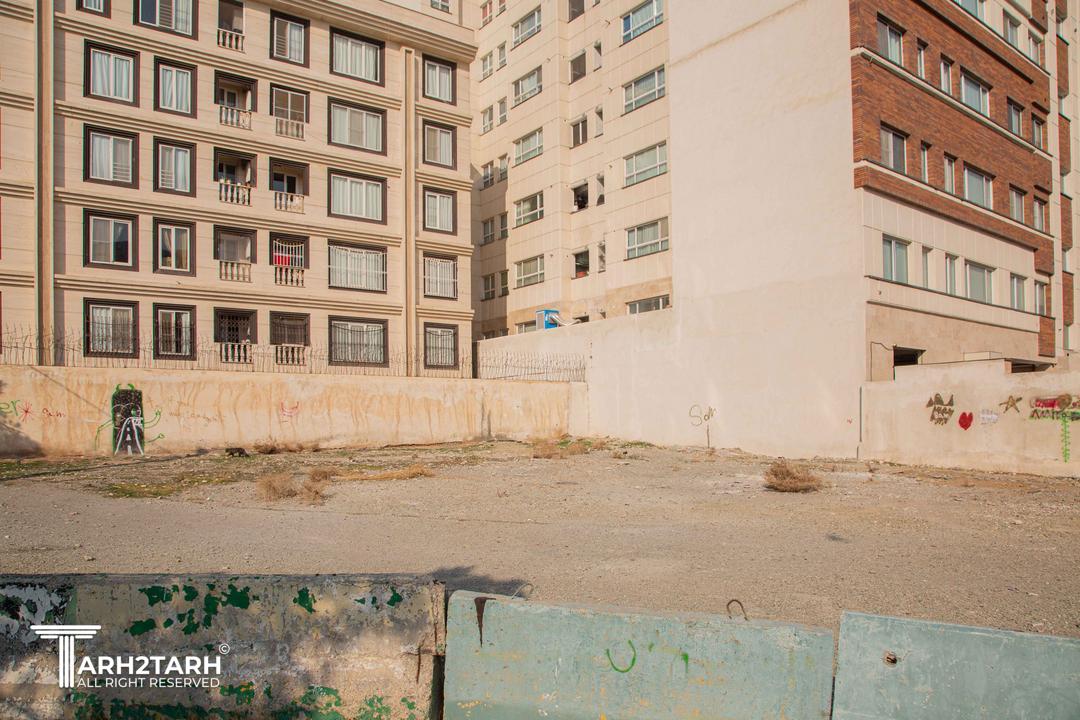

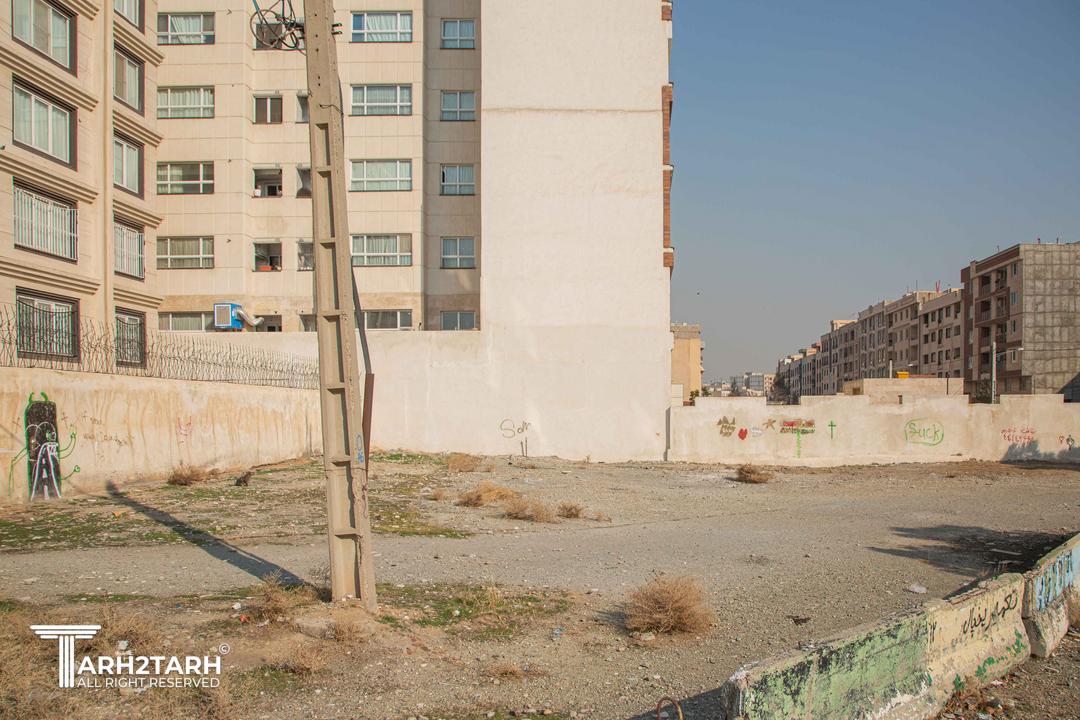

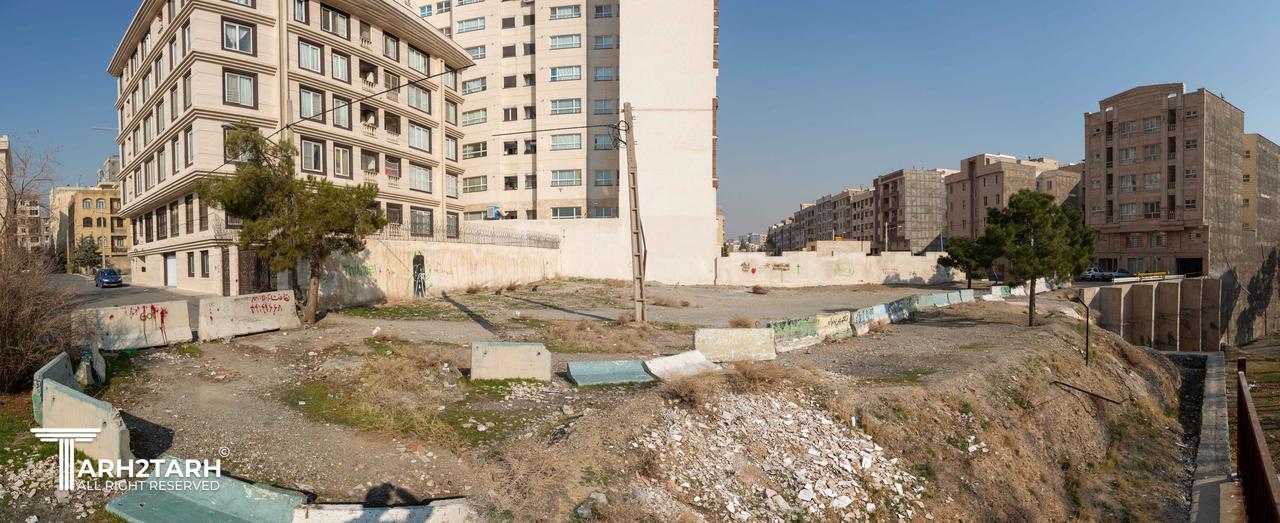

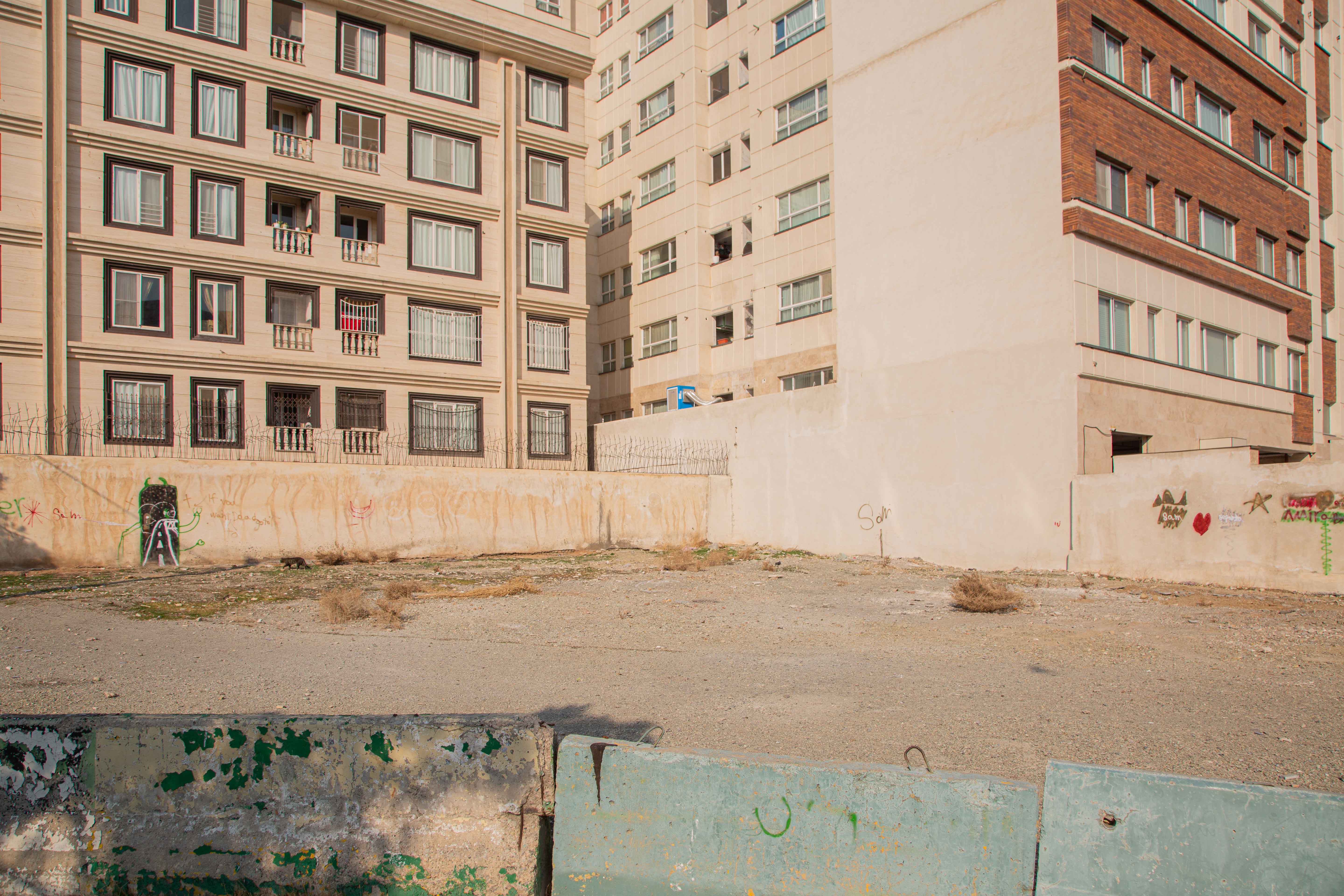

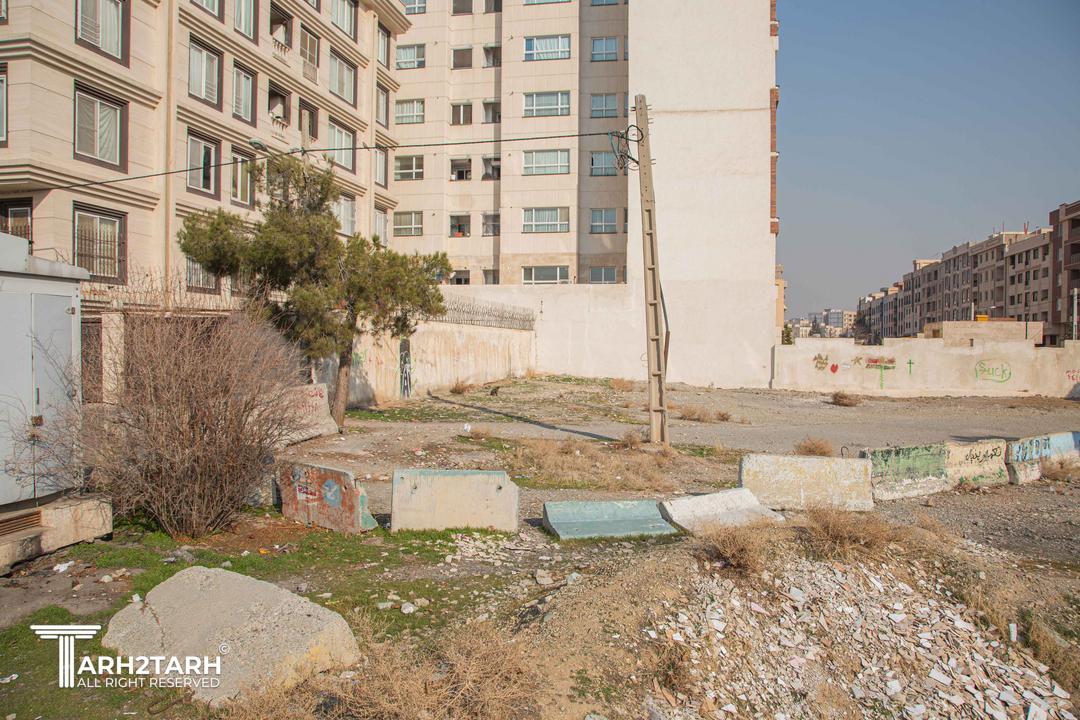

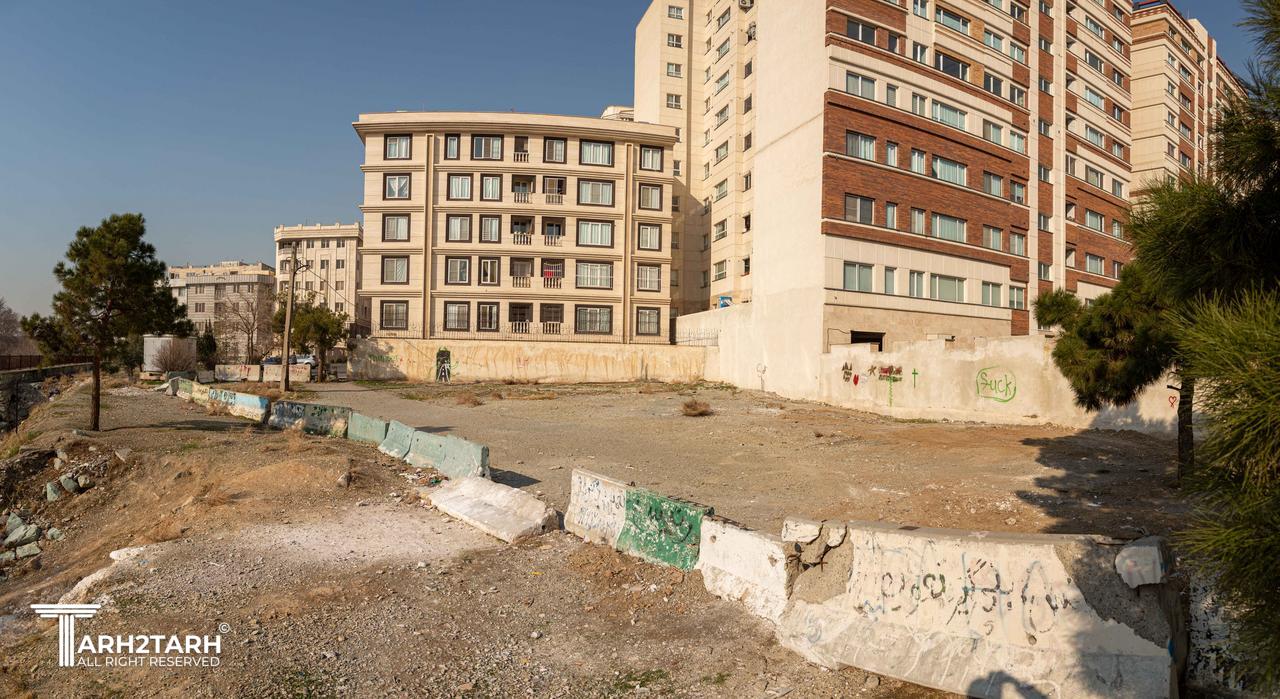

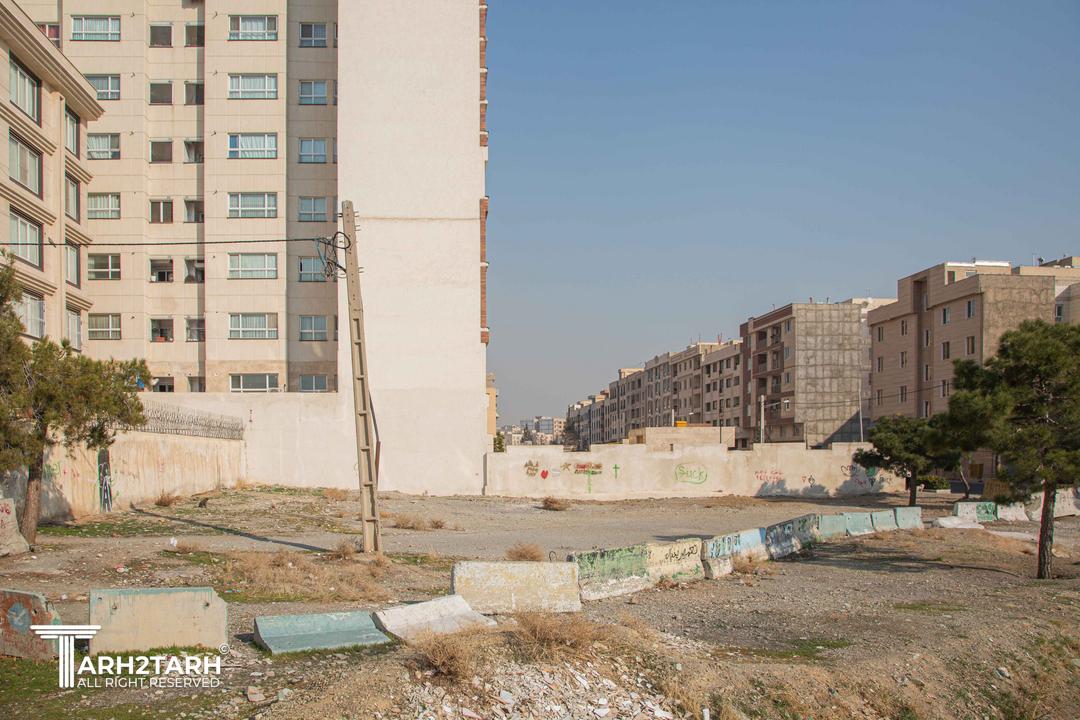

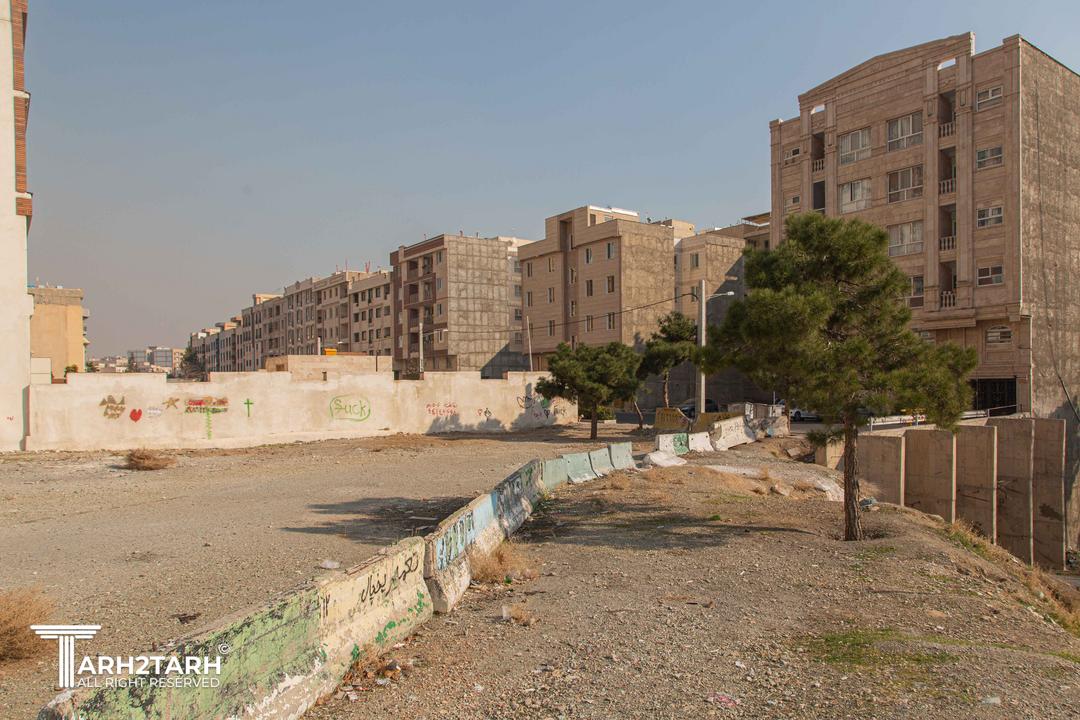

• زمین خالی

نوع سازه
• اسکلت بتنی

سیستم گرمایشی و سرمایشی
• داکت اسپلیت و پکیج

سبک طراحی
• مدرن

کد صفر در سایت پلان
• کد صفر مطابق با فایل اتوکد پیوست در گذر جنوبی می‌باشد.

پارکینگ
• یک درب ورودی پارکینگ و یک درب ورودی عابر در ضلع جنوب طراحی شود.
• طراحی حداقل 49 واحد پارکینگ (طراحی پارکینگ مازاد با رعایت ضوابط امتیاز محسوب می شود.)
• شیب رمپ تا 18 درصد بلامانع است.
• برای دانلود ضوابط پارکینگ کلیک کنید.

سطح اشغال و کاربری طبقات زیرزمین
• سطح اشغال طبقات زیرزمین مطابق با فایل اتوکد پیوست می‌باشد.
• در طبقات زیرزمین فقط پارکینگ طراحی شود. (نیاز به طراحی انباری و سایر فضاها نمی‌باشد.)

سطح اشغال و کاربری طبقه همکف
• سطح اشغال طبقه همکف مطابق با فایل اتوکد پیوست می‌باشد.
• در طبقه همکف لابی ورودی به مساحت 200 مترمربع و پارکینگ طراحی شود.

ارتفاع مجاز طبقات

• ارتفاع طبقات زیرزمین 3/60 متر (کف تاکف)

• ارتفاع طبقه همکف 3/60 متر (کف تا کف)

• ارتفاع طبقات روی همکف 3/60 متر (کف تا کف )

ضوابط راه پله
• این ساختمان نیاز به ۲ دستگاه راه پله ( با ابعاد مفید 2/40*4/80 متر) و 2 دستگاه آسانسور یک دستگاه ویلچیربر (با ابعاد مفید 1/60 *2 متر) و یک دستگاه برانکاردبر (با ابعاد مفید ~~2/2~~*1/60 متر) می‌باشد.(با ابعاد مفید 2/60*1/60 متر) می‌باشد.00.11.18
• پله دودبند باشد، صرفا رفت و برگشتی (استفاده از پله در پاگرد مجاز نمی‌باشد) با ابعاد استاندارد طراحی گردد.
• لابی آسانسور در تمام طبقات از راه پله جدا باشد.
• فاصله دو دستگاه راه پله 1/2 قطر اصلی ساختمان به صورت پیمایشی در نظر گرفته شود.
• لابی آسانسور در تمام طبقات از راه پله جدا باشد.

ضوابط نورگیر
برای دانلود ضوابط نورگیر کلیک نمایید.

طراحان عزیز لطفا موارد زیر را حتما مطالعه فرمایید.
• فایل اتوکد و فایل ضوابط‌ها در قسمت فایل‌های راهنما برای دانلود موجود است.
• درصورت داشتن هر گونه سوال در مورد روند مسابقات ما و یا نحوه ی پرداخت جوایز به قسمت سوالات متداول مراجعه فرمایید.
• هر گونه لوگو و اسم خود در طرح های ارسالی ممنوع می باشد و درصورت مشاهده باعث حذف طرح های شما می گردد.
• لطفا فایل های خود را تا جایی که مقدور هست با گوشی آپلود نکنید.
• محدودیتی در ارائه چند طرح توسط یک گروه یا شرکت‌کننده نخواهد بود و لازم است به ازای هر طرح ثبت‌نام مستقلی صورت گیرد.
• در طول مسابقه حتما پرسش وپاسخ ها را مطالعه کنید و قبل از مطرح کردن پرسشی، سوالات دیگر طراحان را مطالعه فرمایید.
• اگر مطلبی به مسابقه اضافه شود، در طول مسابقه با رنگ آبی به همراه تاریخ اضافه شدن در بین مطالب خواهیم نوشت،لطفا در طول مسابقه اطلاعات پایه را مطالعه کنید.

تصاویر شما باید خصوصیات زیر را داشته باشند.
• ابعاد عکس عرض حداکثر تا PIX ۲۵۰۰
• ابعاد عکس طول حداکثر تا PIX ۲۵۰۰
• رزولوشن حداکثر 150
• فرمت عکس شما JPG
• حجم عکس شما ماکسیمم ۳MB
• اتوکد با ورژن 2010 به پایین آپلود شود.
